La escuadra universal de Wolfcraft es una herramienta que sorprenderá por su utilidad a cualquier aficionado al bricolaje o profesional de la carpintería. Con un diseño ingenioso y múltiples funciones, esta escuadra facilita numerosas tareas de medición y marcado más allá de las típicas de cualquier escuadra de carpintero.
A continuación, exploramos en detalle cada una de sus funciones y características destacadas.

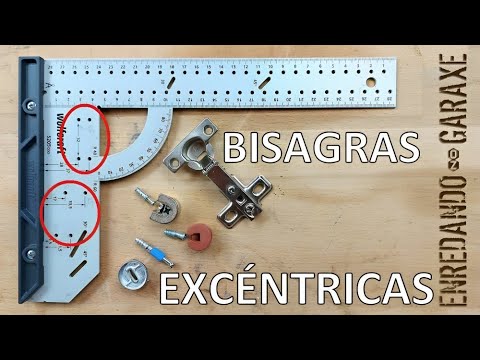

Marcado de Agujeros para Bisagras de Cazoleta
Una de las funciones principales de esta escuadra es el marcado de agujeros para la instalación de bisagras de cazoleta. Está preparada para ayudarnos a poner bisagras de 35 mm y 26 mm. La escuadra incluye agujeros para hacer marcas precisas para las placas de las bisagras dentro del mueble, asegurando una colocación exacta. Además, facilita el centrado de la cazoleta en la puerta del mueble, simplificando el proceso de instalación sin necesidad de realizar tediosas medidas.
Para la cazoleta de las bisagras de 35 mm, la escuadra tiene un agujero ubicado a 21,5 mm del talón, mientras que para las de 26 mm, el agujero está a 17 mm del talón. Estos permiten marcar la posición exacta de la cazoleta en cada caso. Además, hay pares de agujeros adicionales a 37 mm y a 28 mm del talón para marcar donde van los tornillos para los soportes interiores de las bisagras, asegurando una alineación perfecta. Solo hecho en falta una marca de centrado entre ambos agujeros, por lo que en el vídeo vemos como busco qué línea del medidos de ángulo se alinea con la vertical por el centro de dichas marcas.
Marcado para Soportes de Estantes
La escuadra también es útil para marcar los puntos de perforación para soportes de estantes. Esto es particularmente útil para crear estanterías ajustables. Esta escuadra nos ayuda a poner los cuatro soportes de cada estante bien nivelados para que el estante no baile encima de ellos.
Los agujeros en la escuadra permiten trazar líneas precisas donde se deben perforar los agujeros para los soportes de los estantes, facilitando el montaje.
Marcado de Uniones Excéntricas
Otra función destacada es el marcado de agujeros para uniones excéntricas. Estas son muy útiles para ensamblar muebles que requieran ser desmontados de vez en cuando. La escuadra permite marcar tanto el agujero principal para la "tuerca" excéntrica como el de la espiga metálica, asegurando un montaje robusto y alineado.
Para las uniones excéntricas de 20 mm y 25 mm de diámetro, la escuadra tiene agujeros específicos a 9,5 mm y 33,5 mm del talón, respectivamente. Estos ayudan a marcar la posición exacta de las uniones, facilitando un montaje perfecto.
Trazado de Paralelas y de rectángulos
La escuadra de Wolfcraft permite trazar líneas paralelas a diferentes distancias a cada medio centímetros desde el borde del tablero, gracias a sus agujeros calibrados. Por ejemplo, se pueden trazar paralelas a 5 cm, 8,5 cm y otras distancias específicas simplemente deslizando la escuadra multifunción con el lápiz dentro de los agujeros correspondientes. El talón de la escuadra deslizando contra el canto del tablero asegura el trazado de líneas rectas paralelas al canto del tablero.
La escuadra facilita el dibujo de rectángulos perfectos en cuestión de segundos. Al trazar dos líneas verticales y dos paralelas, se puede crear un rectángulo preciso de manera rápida.
Trazar ángulos
El característico medidor de ángulos de esta escuadra nos permite trazar fácil ángulos de cualquier valor. Además podemos hacerlos colocando la escuadra en distintas posiciones, algo muy interesante en cualquier obra con vigas de madera.
Además, incluye ranuras a 45 y 30 grados, que facilitan el marcado rápido de dichos ángulos, una característica esencial para marcar dos ángulos muy utilizados por ejemplo en construcción con madera. Para mejor precisión las ranuras permiten hacer dos marcas para cada uno de los ángulos, y solo hay que unir las marcas con ayuda del canto de la escuadra.
Función de Compás
Un detalle ingenioso de esta escuadra es su capacidad para ser utilizada como compás. Insertando un clavo en el agujero preparado al efecto, es posible trazar círculos perfectos. Una función muy de agradecer cuando necesitamos trazar círculos perfectos.
Trazar curvas para redondear esquinas de tableros
También permite trazar curvas de radios específicos (40 mm y 60 mm), garantizando que los bordes queden tangentes al tablero, lo cual es útil para diseñar esquinas redondeadas con precisión. Para trazar estos arcos primero marcamos el centro de los arcos con ayuda de la propia escuadra, ya que la chapa vertical mide exactamente 40mm de ancho, y la chapa de la base mide exactamente 60mm de ancho.
Medición y Marcado en el Canto de Tableros
Una característica adicional es la capacidad de marcar el centro del canto de un tablero de 16mm, lo cual es esencial para realizar perforaciones precisas y garantizar que las uniones queden centradas y alineadas correctamente. Algo que el maestro de ensamblaje de Wolfcraft solventa con maestría. Pero esta escuadra multifunción tiene una altura de 18 mm y un ancho de 16 mm, lo que permite marcar fácilmente el centro del canto de un tablero de 16 mm de espesor. Esto facilita la instalación de espigas de madera y metálicas, asegurando que las piezas queden bien alineadas y firmemente unidas.
En definitiva, la escuadra universal de Wolfcraft es una herramienta versátil y extremadamente útil para múltiples proyectos de carpintería. Sus múltiples funciones y características bien pensadas nos van a ahorrar tiempo midiendo y también el comprar algunas herramientas específicas.
